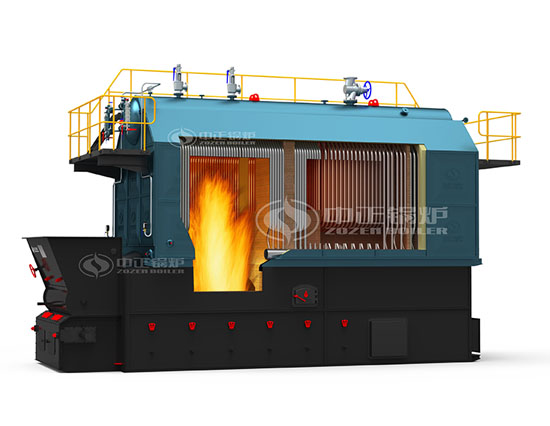

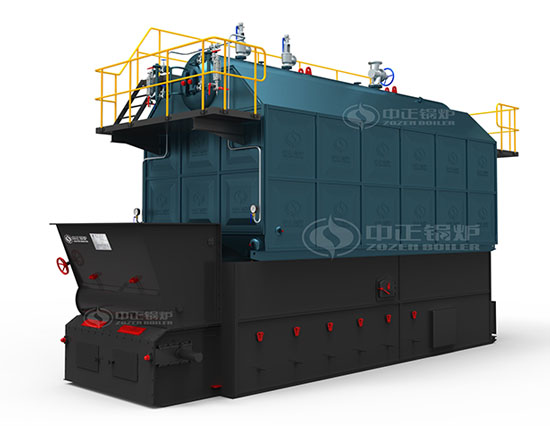

SZL型雙鍋筒縱置式鏈條爐排蒸汽鍋爐
產品簡介：
SZL型雙鍋筒縱置式鏈條爐排蒸汽鍋爐采用快裝或組裝結構。4~6t/h為快裝水管結構，在廠內全部整裝后出廠；6~35t/h由上下二大件組成，上部大件為本體受熱面，下部大件為燃燒設備。
應用范圍：供暖、化工、食品、煙草、紡織、印染、飼料、醫藥、建材、釀酒、橡膠、醫院
燃 料：煙煤、貧煤、無煙煤
突出優勢
數控制造技術
鋼板下料、圈園、鍋筒、管板鉆孔等關鍵加工工藝全采用先進的數控加工，減少組裝應力，延長鍋爐使用壽命。鋼管切割，螺紋管壓制，對流管加工均采用先進的數控工藝。自動化生產線
先進焊接工藝
鍋爐縱、環縫，管子和鍋筒內側的焊接，管子和法蘭焊接等所有重要部位的焊接均采用埋弧自動焊，或氣體保護焊等自動化焊接工藝，保證焊接質量。所有縱環焊縫均進行100%的射線探傷。管座法蘭焊接，采用機器人焊接
獨特結構設計
根據不同噸位，爐排從前到后設置不同數量的獨立風倉。用戶可以根據不同的燃燒情況合理分配給風，確保燃料的燃燒充分。二次進風進行爐膛煙氣擾動，保證揮發完全燃燒。
NOx超低排放
分級送風，特殊爐拱結構，Nox排放低至100mg/m3。針對不同生物質進行數值模擬，熱效率可達90%以上。

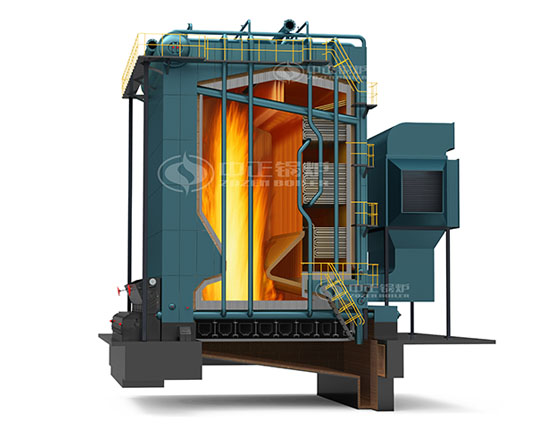

工作原理
容量：4 - 35 t/h
工作壓力：1 - 2.5 Mpa
工作溫度：184-350度
應用領域：熱力公司、紡織廠、服裝廠、化工廠、食品廠、制藥廠、造紙廠、釀酒廠、水洗廠等
常用噸位：10噸szl鍋爐、15噸szl鏈條爐排鍋爐、20噸SZL鏈條爐排蒸汽鍋爐、25噸szl雙鍋筒鏈條燃煤鍋爐
輔機配置
| 輔機系統 | 輔機系統機器組成 |
| 化水供水系統 | 軟水、除鹽水系統、除氧器、給水泵、水箱、加氨裝置、加藥裝置 |
| 蒸汽（熱水）系統 | 分汽（水）缸、減溫減壓器 |
| 燃料供應系統 | 上煤機、皮帶輸煤機、破碎機、振動篩電子皮帶秤、電磁除鐵器、雙梨式卸料器、爐前給煤機等 |
| 煙風系統 | 鼓風機、引風機、煙囪等 |
| 排污（汽）系統 | 連排、定排、取樣器、消音器 |
| 電控系統 | 普通控制、PLC控制、DCS控制 |
| 鍋爐房內其它設備 | 換熱站、循環泵、除污器等 |
| 煙氣凈化系統 | 除塵器、脫硫裝置、脫硝裝置等 |
技術參數
| 鍋爐型號 | 額定蒸發量 (t/h) |
額定工作壓力 （Mpa） |
額定蒸汽溫度 （℃） |
鍋爐熱效率 （%） |
| SZL6-1.25-M | 6 | 1.25 | 194 | 82.8 |
| SZL6-1.60-M | 6 | 1.6 | 204 | 82.8 |
| SZL6-2.45-M | 6 | 2.45 | 225 | 82.8 |
| SZL8-1.25-M | 8 | 1.25 | 194 | 83.2 |
| SZL8-1.60-M | 8 | 1.6 | 204 | 83.2 |
| SZL8-2.45-M | 8 | 2.45 | 225 | 83.2 |
| SZL10-1.25-M | 10 | 1.25 | 194 | 83.2 |
| SZL10-1.60-M | 10 | 1.6 | 204 | 83.2 |
| SZL10-2.45-M | 10 | 2.45 | 225 | 83.2 |
| SZL20-1.25-M | 20 | 1.25 | 194 | 85.8 |
| SZL20-1.60-M | 20 | 1.6 | 204 | 85.8 |
| SZL20-2.45-M | 20 | 2.45 | 225 | 85.8 |
| SZL30-1.25-M | 30 | 1.25 | 194 | 86 |
| SZL30-1.60-M | 30 | 1.6 | 204 | 86 |
| SZL30-2.45-M | 30 | 2.45 | 225 | 86 |
